一体式管道风速测量仪

发布时间:2022-01-11 15:38人气:

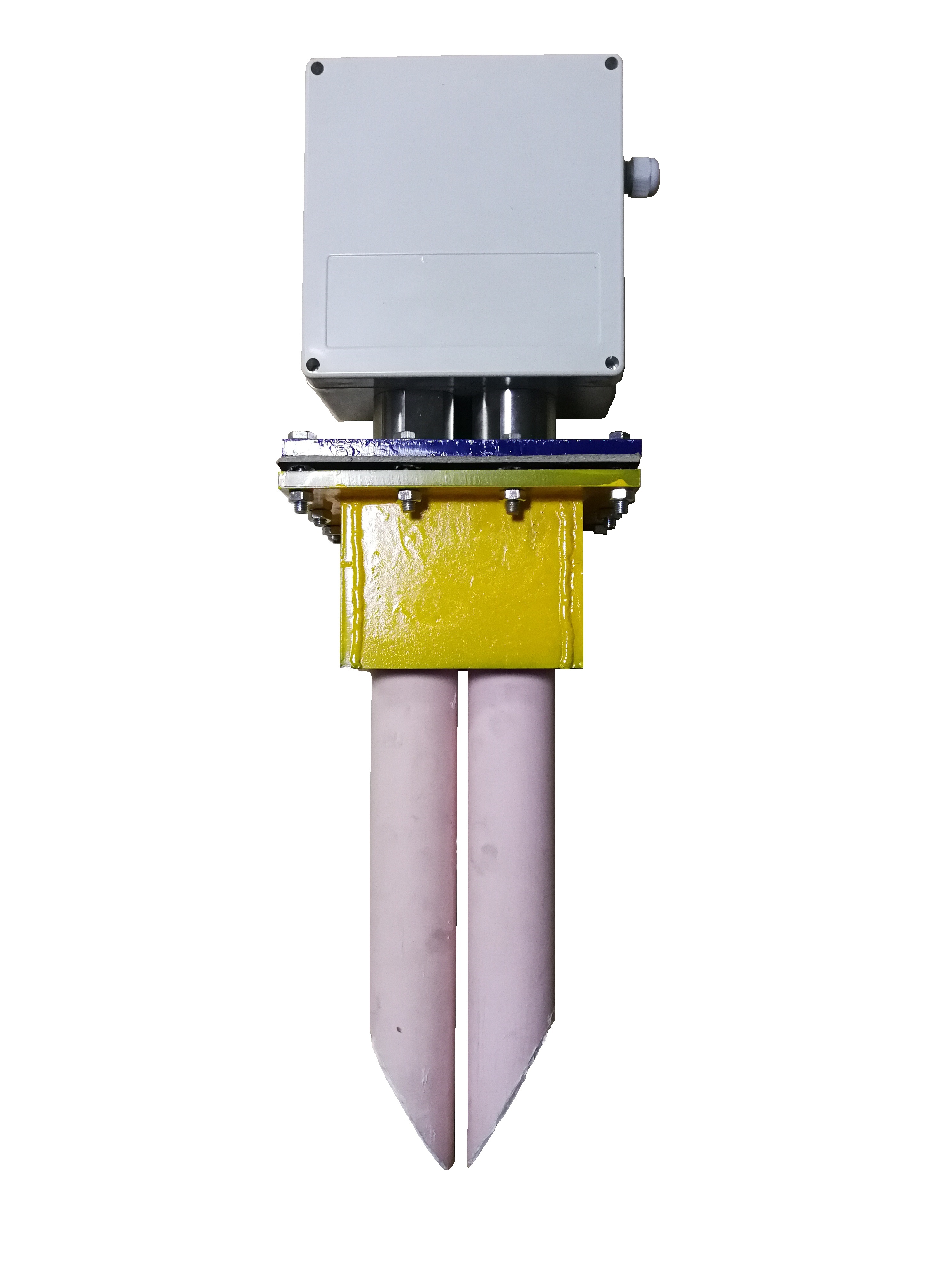

  • 一体式管道风速测量仪

执行标准:ISO 3966-197、JB/T 5325-1991及GB/T 2624-2006

简介

一体式管道风速测量仪主要测量气固两相流管道内风速的仪器,具有耐磨防堵的功能,可实现带粉气流的连续测量。目前广泛应用于直吹式锅炉和乏气送粉锅炉的风速测量,该设备集风速测量装置和差压变送器于一体,减少了仪表管的压力损失,减少了外界干扰,测量精准,广受客户好评。


工作原理

一体式管道风速测量仪基于靠背管测量原理,安装在管道上,法兰式连接,当管道内有气体流动时,全压传感器受气流冲击,在此处气流的动能转换称压力,被称为“静压”,全压和静压之差,被称为“差压”,其大小与管道内风速有关,风速越大,差压越大;风速越小,差压也越小,风速与差压的关系符合伯努利方程。


特点

  1. 一体化设计,安装方便,免除繁琐复杂的传压管安装,节省费用,减少劳动量;

  2. 靠背管测量原理,测量结果真实可靠;

  3. 采用自清灰振棒,自动清扫探头管内附壁粉尘,免维护;

  4. 采用耐磨刚玉套管,防止探头磨损影响测量精度;

  5. 二线制接法,直接输出4-20mA信号,避免外界因素干扰;

  6. 全金属外壳,防尘、防水、防干扰。


技术参数

适用范围电厂锅炉一、三次风系统;低尘环境
风速0-70m/s
工作温度<250°C
工作压力<2.5Mpa
环境温度-20--50°C
相对湿度<90%
工作电压DC24V
补偿系数现场标定
差压变送器量程0-1.0kpa 其他可定做
测量误差5%
模拟量4-20mA
安装方式插入式法兰连接
