JK-HD-MI型标准黑度板

发布时间:2020-12-03 14:06人气:

采用标准:JJF 2080-2023 《黑烟车电子抓拍系统校准规范》

一、产品简介


  JK-HD-MI型标准黑度板参照林格曼黑度浓度图的方法,其大小规格适用于道路烟羽,是将精度等级细分为0.25级林格曼黑度的黑度板,是一种按烟气的视觉黑度对烟气进行监测的方法。由于很难确定烟气的视觉黑度与其中有害物质含量之间的对应关系,因此这种方法不能替代烟气排放浓度的实际测定。但由于这一方法简易便行,成本低廉,故在许多国家被列为常用的烟气排放监测方法之一。实践证明,对于燃煤烟气之类,黑度图不失为一款简单有效的监测仪器。

  JK-HD-MI型标准黑度板广泛应用于各地的环境保护部门、环境监测部门、各工矿企业及各大院校的烟气黑度测定工作及研究。通过对烟气黑度的测定,可以分析烟气排放对空气的污染程度及燃料的燃烧利用率,从而为环境管理和节约能源提供有效的监测手段。

  本产品主要为黑烟车电子抓拍系统提供对比检测。

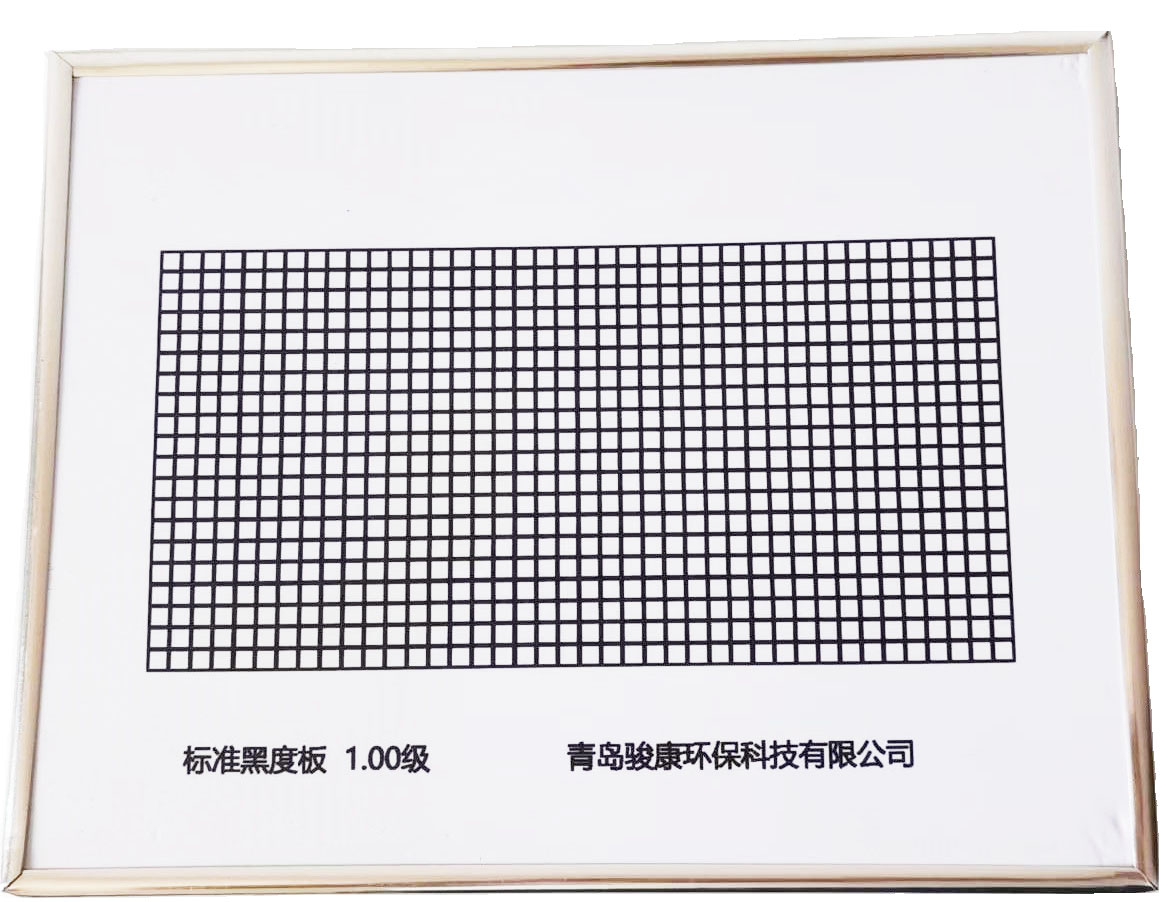

标准黑度板

二、原理介绍


  林格曼烟气黑度图是十九世纪末法国的林格曼(Ringelmann)研制出来的。在进行烟气观测时,把图放置在适当的位置上,使图上的黑度与烟气的黑度相比较,凭视觉进行评价。林格曼图有多种规格,通用的形式是由 14cm×21cm 的黑度不同的 6 块图片组成。除全白与全黑两块外,其它 4 块是在白色背底上画上不同宽度的黑色条格。根据黑色条格在整个色块中所占的面积的百分数分成 0 至5 的林格曼级数。

  JK-HD-MI型标准黑度板参照林格曼黑度浓度图的表示方法,是将精度等级细分为0.25级林格曼黑度的黑度板。烟气黑度板由7张不同黑度的标准版组成。标准黑度板规格100mm×200mm,模拟黑烟车烟羽面积。通过在白色背景上确定宽度的黑色线条和间隔的矩形网格来确定,其中,Urel=1%,k=2。
   黑度0.00级:全白;
   黑度0.75级:黑色条格站总面积的15%;

   黑度1.00级:黑色条格站总面积的20%;
   黑度1.25级:黑色条格站总面积的25%;
   黑度1.50级:黑色条格站总面积的30%;
   黑度1.75级:黑色条格站总面积的35%;
   黑度2.00级:黑色条格站总面积的40%;

   黑度3.00级:黑色条格站总面积的60%;

   黑度4.00级:黑色条格站总面积的80%;

   黑度5.00级:黑色条格站总面积的100%

   将标准黑度板放置机动车道路的适当位置上,黑烟车电子抓拍系统拍摄黑度板,并判断级数,与黑度板标准值相比较。

三、仪器特点


  1、快速、简便
  2、准确度高
  3、仪器使用简单方便,一般工作人员即可操作


四、产品参数


  1、黑度等级:0.00 , 0.75 , 1.00 , 1.25 , 1.50 , 1.75 , 2.00 ,3.00 ,4.00 ,5.00
  2、工作温度:-20℃~50℃
  3、黑度板网格尺寸:100×200mm
  4、黑度等级误差:≤0.25级
  5、光照度要求:0~80000Lux
